产品简介：
WABP(W)无局放变频串联谐振主要用于检验各种绝缘材料、绝缘结构和电工产品等耐受工频电压的绝缘水平，也作为变压器、互感器、避雷器等试品的无局部放电工频试验电源。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校等。适用对象：高压电工电器设备，如变压器、GIS、互感器、开关、套管、 避雷器、电缆的局放及交流耐压试验；绝缘材料的工频交流耐压。
产品别称：无局放交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、无局放串联谐振
产品特点：
1.高保真线性功放原理，试验系统的局部放电量小于5pc。
2.数字、模拟控制箱双回路控制、传输。
3.无局放串联谐振阻抗低，过压过流闪络保护等功能齐全，对现场电源要求低。
4.使用光纤通讯和采样，彻底隔离高压及低压控制回路。
5.电源采用220V单相电源或380V单电源，方便现场取电。
6.试验过程可实时状态自检及显示、可实时监测高压试验波形。
7.特殊散热系统能有效连续工作3小时以上且温升小于45k。
8.可记录并绘制高压U/T、I/T 试验曲线。
9.外壳采用环氧树脂浇注，玻璃丝缠绕的无晕高压绝缘外筒、电抗器部分采用干式环氧浇注。
技术参数：
额定容量 | 450kW |
输入工作电源 | 三相380V±10%，50Hz |
输出电压不稳定度 | ≤ 1.0% |
额定输出电流 | 1285.7A |
输出电压波形 | 标准正弦波 |
波形畸变率 | ≤1.0% |
试验频率范围 | 30～300Hz |
输出频率分辨率 | 0.1Hz |
输出频率不稳定度 | ≤0.05% |
绝缘水平 | 输入、输出端子对地≥2kV/AC/1min |
冷却方式 | 强迫风冷 |
噪声 | ≤80dB |
局放试验电源：
序号 | 额定功率 | 工作电源 | 输出电压 | 备注说明 |
1 | 5kW | 380V | 0-350V | 小容量、便携式、铝型材机箱、本控方式 |
2 | 10kW | 380V | 0-350V | |
3 | 15kW | 380V | 0-350V | |
4 | 50kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
5 | 100kW | 380V | 0-350V | |
6 | 150kW | 380V | 0-350V | |
7 | 200kW | 380V | 0-350V | 中容量、吊装式、铁壳立柜、远控方式 |
8 | 250kW | 380V | 0-350V | |
9 | 300kW | 380V | 0-350V | |
10 | 350kW | 380V | 0-350V | 特大容量、吊装式、铁壳立柜、远控方式 |
11 | 400kW | 380V | 0-350V | |
12 | 450kW | 380V | 0-350V |

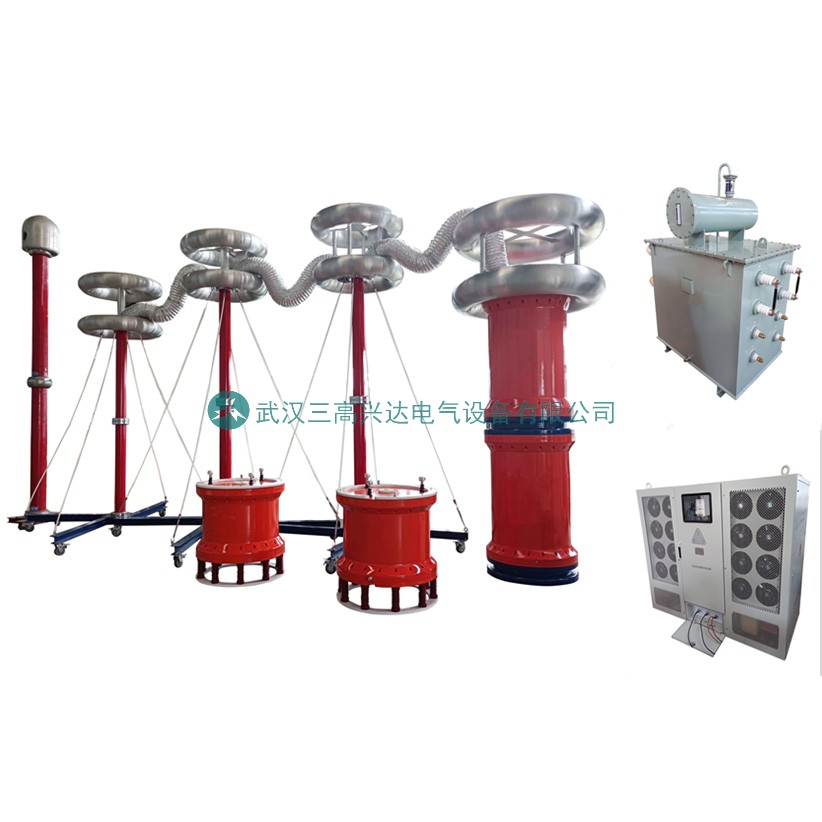

110kV主变感应耐压及局放试验系统：
序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |

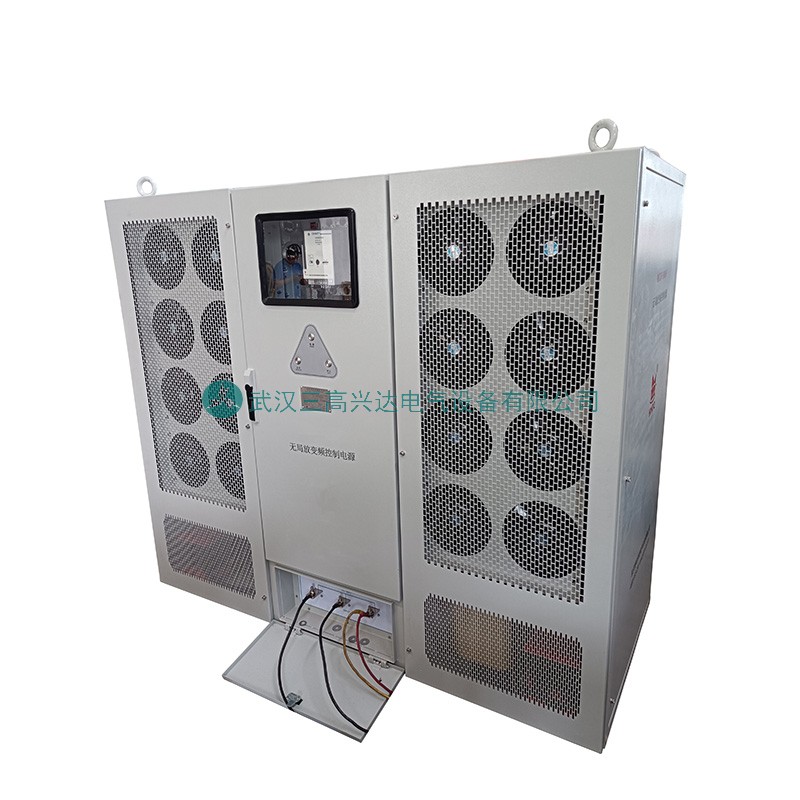

1 | 150kW无局放变频谐振试验系统 | 无局放变频控制电源 150kW 1台 | 电源功率：150kW | 110kV/120MVA及以下主变的感应耐压及局放试验 |
局 放 量：≤10PC | ||||
输入电源：三相 380V | ||||
输出电压：单相 0～350V | ||||
输出频率：30～300Hz | ||||

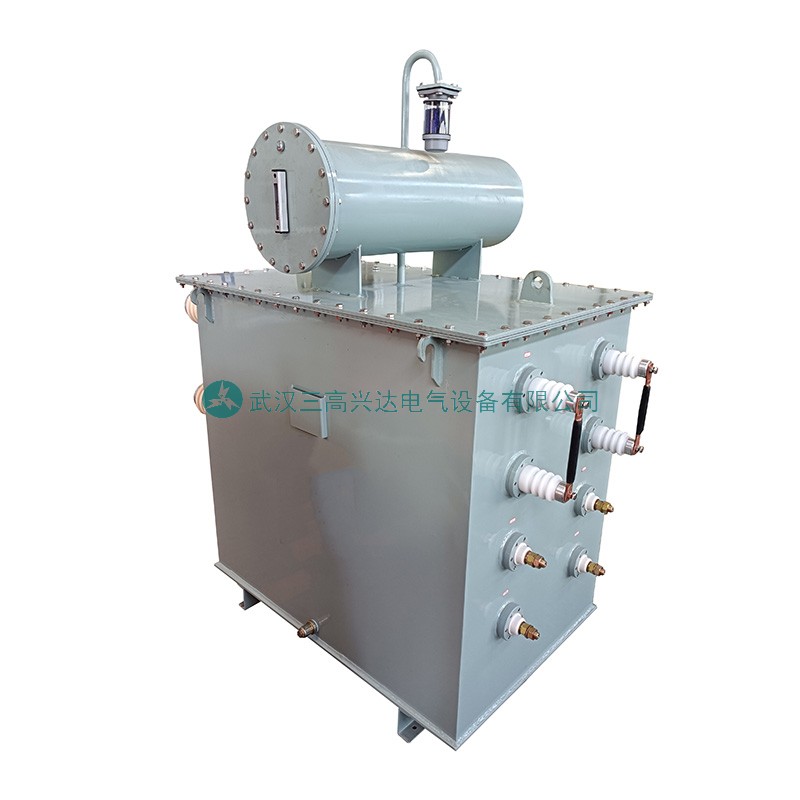

2 | 无局放励磁变压器 150kVA 1台 | 额定容量：150kVA | ||
局 放 量：≤10PC | ||||
输入电压：350V | ||||
输出电压：10kV*2 | ||||
3 | 无局放补偿电抗器 20kV/10A 2台 | 额定电压：20kV | ||
额定电流：10A | ||||
工作频率：50～150Hz | ||||
局 放 量：≤10PC | ||||
4 | 无晕交流分压器 100kV/0.5nF 1台 | 额定电压：100kV | ||
局 放 量：≤10PC | ||||
测量精度：1.0级 | ||||
频率范围：30～300Hz | ||||
5 | 系统附件 | 防晕套管、电源线、连接线等标准配置 | ||
6 | 局部放电测试仪 1台 | 数字式 两通道 |
220kV主变感应耐压及局放试验系统：
序号 | 设备名称 | 主要部件名称型号及数量 | 主要技术参数 | 适用范围 |
1 | 300kW无局放变频谐振试验系统 | 无局放变频控制电源 300kW 1台 | 电源功率：300kW | 220kV/240MVA及以上主变的感应耐压及局放试验 |
局放量：≤10PC | ||||
输入电源：三相 380V | ||||
输出频率：30～300Hz | ||||
输出电压：单项 0～350V | ||||
2 | 无局放励磁变压器 300kVA 1台 | 额定容量：300kVA | ||
局放量：≤10PC | ||||
输入电压：350V | ||||
输出电压：35kV*2 | ||||
3 | 无局放补偿电抗器 40kV/20A 2台 | 额定电压：40kV | ||
额定电流：20A | ||||
工作频率：50～150Hz | ||||
局放量：≤10PC | ||||
4 | 无晕交流分压器 100kV/0.5nF 1台 | 额定电压：100kV | ||
局放量：≤10PC | ||||
测量精度：1.0级 | ||||
频率范围：30～300Hz | ||||
5 | 系统附件 | 防晕套管、电源线、连接线等 | ||
6 | 局部放电测试仪 1台 | 数字式 两通道 |
