产品简介：

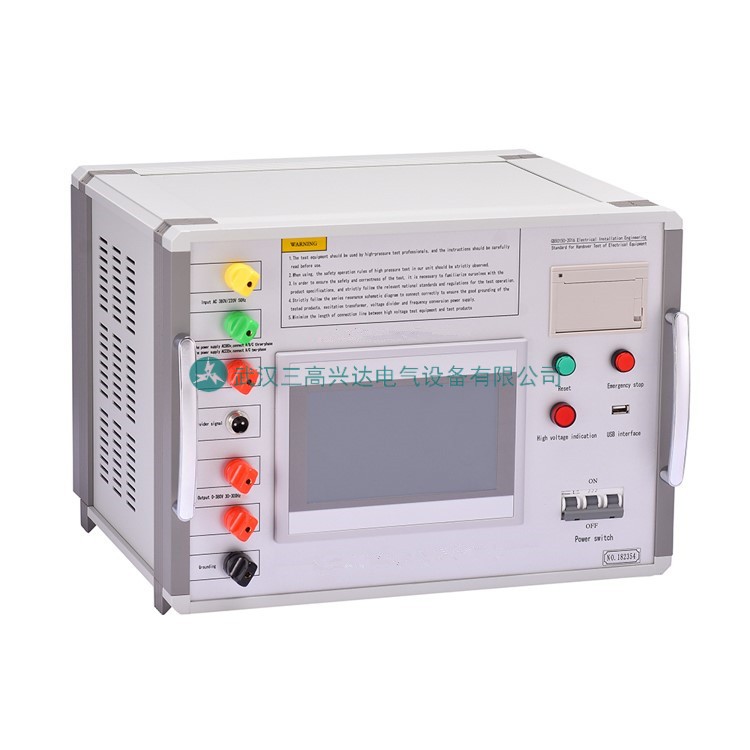

调感式变频串联谐振耐压试验装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。调感式变频串联谐振耐压试验装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
产品别称：变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置、串联谐振装置
产品特点：
1.调感式变频串联谐振耐压试验装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定，试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。
2.调感式变频串联谐振耐压试验装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式。
3.能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
4.串联谐振装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
产品参数：
额定输出电压 | 0～50kV(AC有效值) |
输出频率 | 45～65Hz |
谐振电压波形 | 纯正弦波，波形畸变率≤1.0% |
工作制 | 满功率输出下，一般连续工作时间5min |
品质因素 | 10～40 |
频率调节灵敏度 | 0.1Hz，不稳定度＜0.05% |
试验容量 | 5000kVA及其以下 |
工作电源 | 220V或380V±10%，工频50Hz±5% |
WABP（L）系列产品配置(适用于出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz)
产品型号 | 控制台 | 电抗器 | 激励变压器器 | 分压器 | 适用对象 |
WABP（L）-50/50 | 10kW/220V | 50kV/1A一台 | 10kW/5kV | 50kV/500pF | 发电机0.07～0.13μF。10kV电缆(300mm2)≤1.0km |
WABP（L）-75/50 | 15kW/380V | 50kV/1.5A一台 | 15kW/5kV | 50kV/500pF | 发电机0.13～0.2μF。10kV电缆(300mm2)≤1.5km |
WABP（L）-225/50 | 25kW/380V | 50kV/1.5A两台。50kV/1.5A一台 | 25kW/5kV | 50kV/500pF | 发电机0.2～0.27μF。10kV电缆(300mm2)≤2.5km |
WABP（L）-360/50 | 30kW/380V | 60kV/2A两台。60kV/2A一台 | 30kW/5kV | 50kV/500pF | 发电机0.27～0.33μF |
电力系统常用发电机的电容量参考表
型号 | 额定容量MW | 额定电压kV | 相电容μF | |
火力发电机 | T2-12-2 | 12 | 6.3 | 0.1 |
TQ-25-2 | 2 | 6.3 | 0.19 | |
TBC-30 | 30 | 6.3 | 0.2 | |
TB2-30-2 | 30 | 6.3 | 0.2 | |
TQN-50-2 | 50 | 10.5 | 0.209 | |
TB-60-2 | 60 | 10.5 | 0.25 | |
TQN-100-2 | 100 | 13.8 | 0.234 | |
WT23S-083AF3 | 300 | 15 | 0.29 | |
TB-320-2 | 320 | 20 | 0.3 | |
T264/640 | 600 | 20 | 0.368 | |
QF-30-2 | 30 | 6.3 | 0.1 | |
QF-60-2 | 60 | 6.3 | 0.234 | |
QF-60-2 | 60 | 10.5 | 0.33 | |
QFS-125-2 | 125 | 13.8 | 0.08～0.12 | |
QFSN-200-2 | 200 | 15.75 | 0.19～0.21 | |
QFQS-200-2 | 200 | 15.75 | 0.1928～0.21 | |
QFS-300-2 | 300 | 18 | 0.16～0.2 | |
QFSN-300-2 | 300 | 18 | 0.18～0.2 | |
QFSN-600-2 | 600 | 20 | 0.234 | |
ATB-2 | 352 | 23 | 0.268 | |
TBB-200-2 | 200 | 15.75 | 0.107 | |
TBB-500-2 | 500 | 20 | 0.25 | |
TBB-320-2 | 320 | 20 | 0.31 | |
TBB-800-2 | 800 | 24 | 0.25 | |
2-105*234 | 600 | 20 | 0.2 | |
50WT23E-138 | 600 | 22 | 0.253 | |
同步调相机 | TT-15-8 | 15 | 6.6 | 0.108 |
TT-30-6 | 30 | 10.5 | 0.2 |
