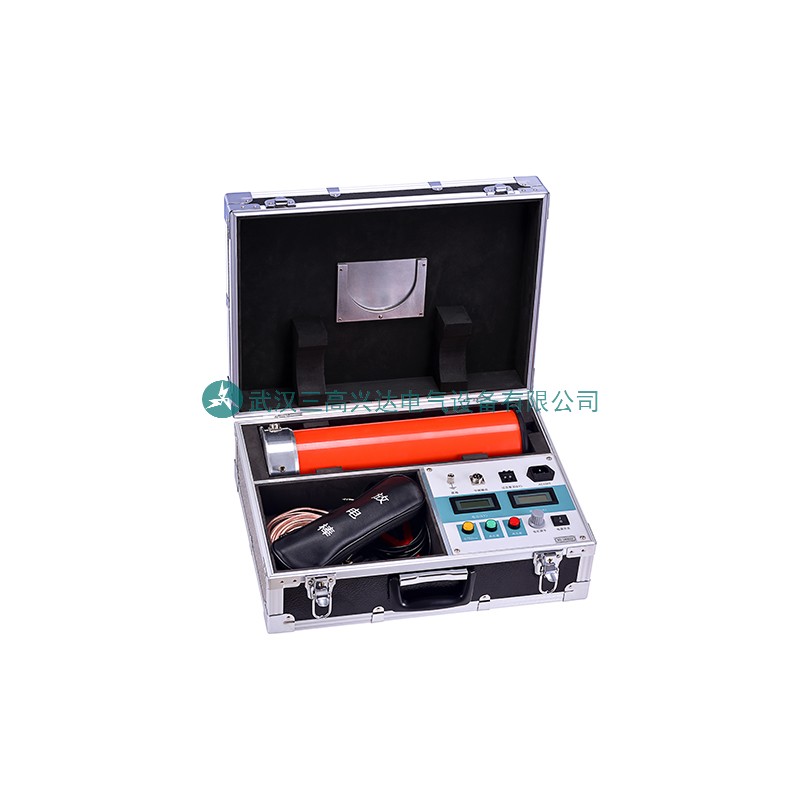

产品简介：
WAZGF系列直流高压发生器采用了高频倍压电路，根据电磁兼容性理论，采用屏蔽、隔离和接地等措施。使直流高压发生器实现了能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。
产品别称：直流高压发生器、直高发、高压发生器、中频直流高压发生器、便携式直流高压发生器、ZGF直流高压发生器、工频高压发生器、高压发生器直流高压发生器
产品特点：
1.直流高压发生器具有纹波系数小、电压输出稳定、无噪音。
2.具有过压、过流、零压启动和故障保护功能，电压保护值可整定，显示直观。
3.电压、电流采用数码显示，且通电源就有读数，方便监视输出状态。
4.具有0.75倍电压换算，方便测试氧化锌避雷器。
5.产品结构紧凑、体积小、携带方便。
适用范围：
1.阀式避雷器的电导电流试验。
2.电力变压器的直流耐压试验及泄漏电流测量。
3.高压电缆（35～500kV及以下）的直流耐压试验及泄漏电流测量。
4.氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验。
产品参数：
规格 技术参数 | 60/2 | 60/3 | 60/5 | 120/2 | 120/3 | 120/5 | 200/2 | 200/3 | 200/5 | 300/2 | 300/5 |
额定电压（KV） | 60 | 60 | 60 | 120 | 120 | 120 | 200 | 200 | 200 | 300 | 300 |
额定电流（mA） | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 3 | 5 | 2 | 5 |
额定功率（W） | 120 | 300 | 300 | 240 | 360 | 600 | 400 | 600 | 1000 | 600 | 1500 |
电压测量精度 | 数显表±（1.0 %读数±0.2KV） | ||||||||||
电流测量精度 | 数显表±（1.0 %读数±2） | ||||||||||
波纹系数 | ≤0.5％ | ||||||||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1％ | ||||||||||
电源 | 单相交流50Hz/220v±10％ | ||||||||||
工作方式 | 间断使用 | ||||||||||
一次连续时间最长为30分钟 | |||||||||||
工作环境 | 温度：-10～40℃ | ||||||||||
相对湿度：室温为25℃时不大于85％（无凝露） | |||||||||||
海拔高度：1500米以下 | |||||||||||
带电容负荷能力 | 被试品电容量无限制 | ||||||||||
可用1.5倍的额定电流充电 | |||||||||||

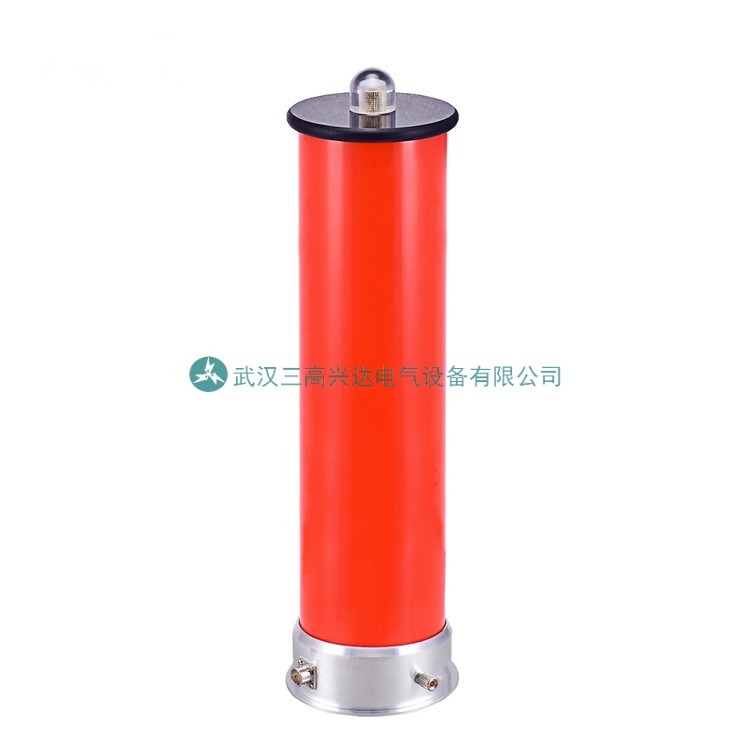

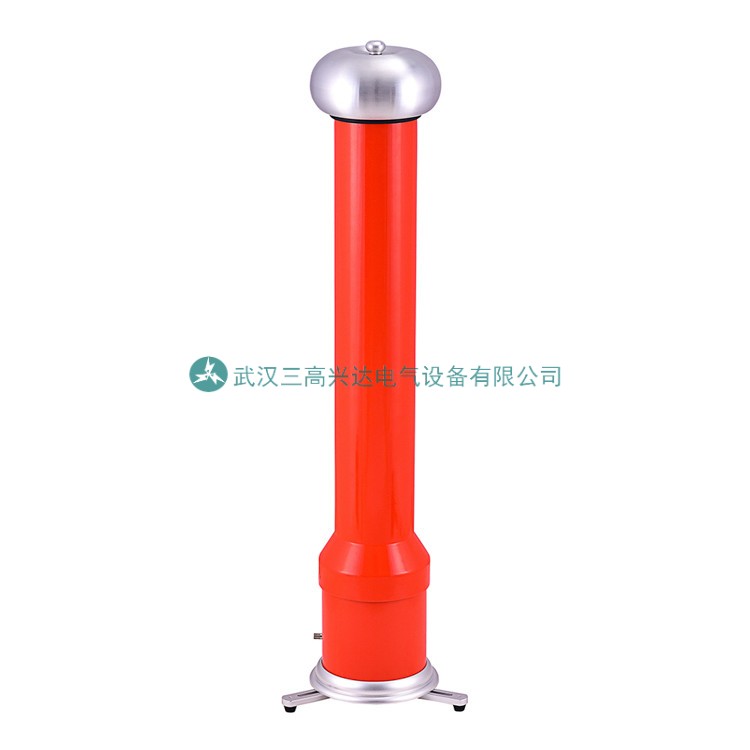

结构特点 | 环氧玻璃钢电气绝缘倍压筒 | ||||||||||
空气绝缘、无泄漏之虑 | |||||||||||

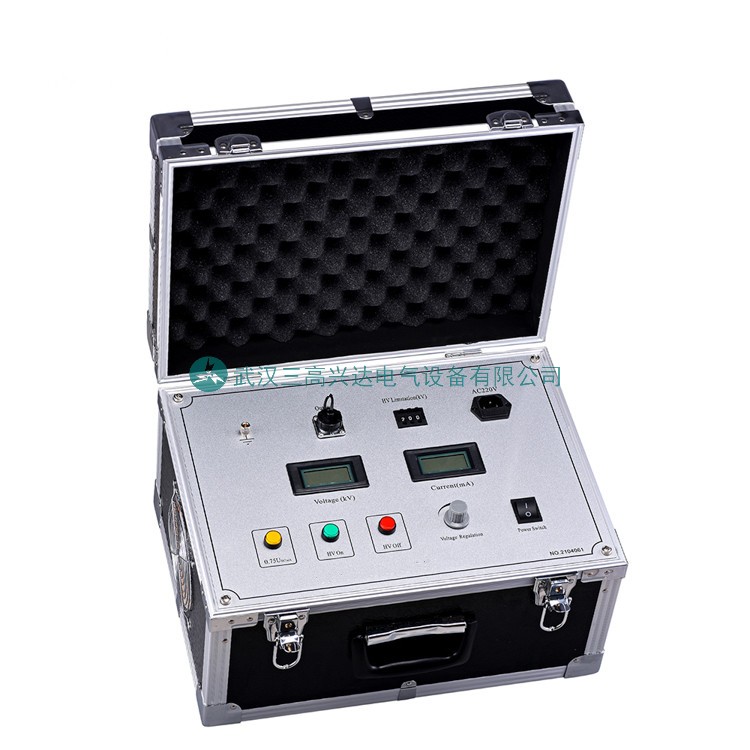

操作箱特点 | 精度0.75UDC--1mA单触按钮（精度≤1.0％）适合氧化锌避雷器试验 | ||||||||||
过压保护采用拨码设置，一目了然 | |||||||||||
立卧两用型国际标准机箱,现场更方便 | |||||||||||
选型参考：
氧化锌避雷器直流参考电压和泄漏电流试验:
避雷器额定电压 kV | 10 | 35 | 66 | 110 | 220 |
直流参考电压 kV | 28 | 90 | 135 | 168 | 314 |
设备选型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 |
根据变电站电压等级选择
变电站电压等级 kV | 10 | 35 | 66 | 110 | 220 | 330 |
最高试验电压 kV | 47 | 105 | 135 | 192 | 305 | 大于400 |
设备选型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 | WAZGF - 800 / 10 |
根据承修承试资质级别选择
承修承试级别 | 5 级 | 4 级 | 3 级 | 2 级 | 1 级 |
最高试验电压 kV | 28 | 90 | 168 | 305 | 大于400 |
设备选型 kV / mA | WAZGF - 60 / 2 | WAZGF - 120 / 2 | WAZGF - 200 / 2 | WAZGF - 400 / 3 | WAZGF - 800 / 10 |
纸绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV | 3.6 / 6 | 6 / 6 | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 |
直流试验电压 kV | 17 | 30 | 40 | 47 | 105 | 130 |
设备选型 kV / mA | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 120 / 3 | WAZGF - 200 / 5 |
橡塑绝缘电缆直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV | 6 / 10 | 8.7 / 10 | 21 / 35 | 26 / 35 | 48 / 66 | 64 / 110 | 127 / 220 |
直流试验电压 kV | 26 | 37 | 63 | 78 | 144 | 192 | 305 |
设备选型 kV / mA | WAZGF - 60 / 2 | WAZGF - 60 / 2 | WAZGF - 120 / 5 | WAZGF - 120 / 5 | WAZGF - 200 / 5 | WAZGF - 200 / 10 | WAZGF - 400 / 5 |
自容式充油电缆主绝缘直流耐压和泄漏电流试验试验
电缆额定电压 Uo / U kV | 48 / 66 | 64 / 110 | 127 / 220 | 190 / 330 | 290 / 500 |
直流试验电压 kV | 175 | 275 | 475 | 585 | 775 |
设备选型 kV / mA | WAZGF - 200 / 3 | WAZGF - 300 / 3 | WAZGF - 500 / 5 | WAZGF - 600 / 5 | WAZGF - 800 / 10 |
